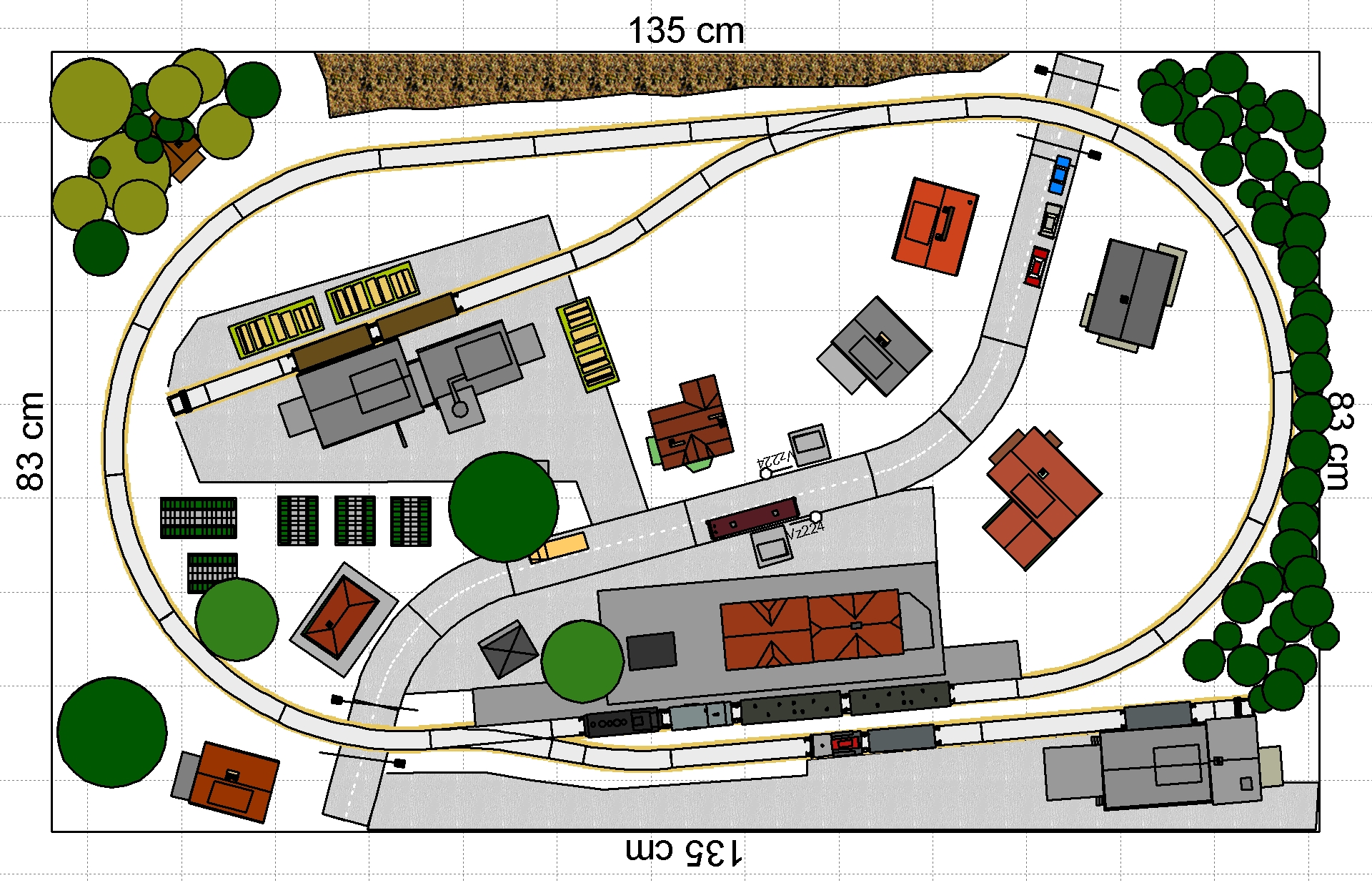

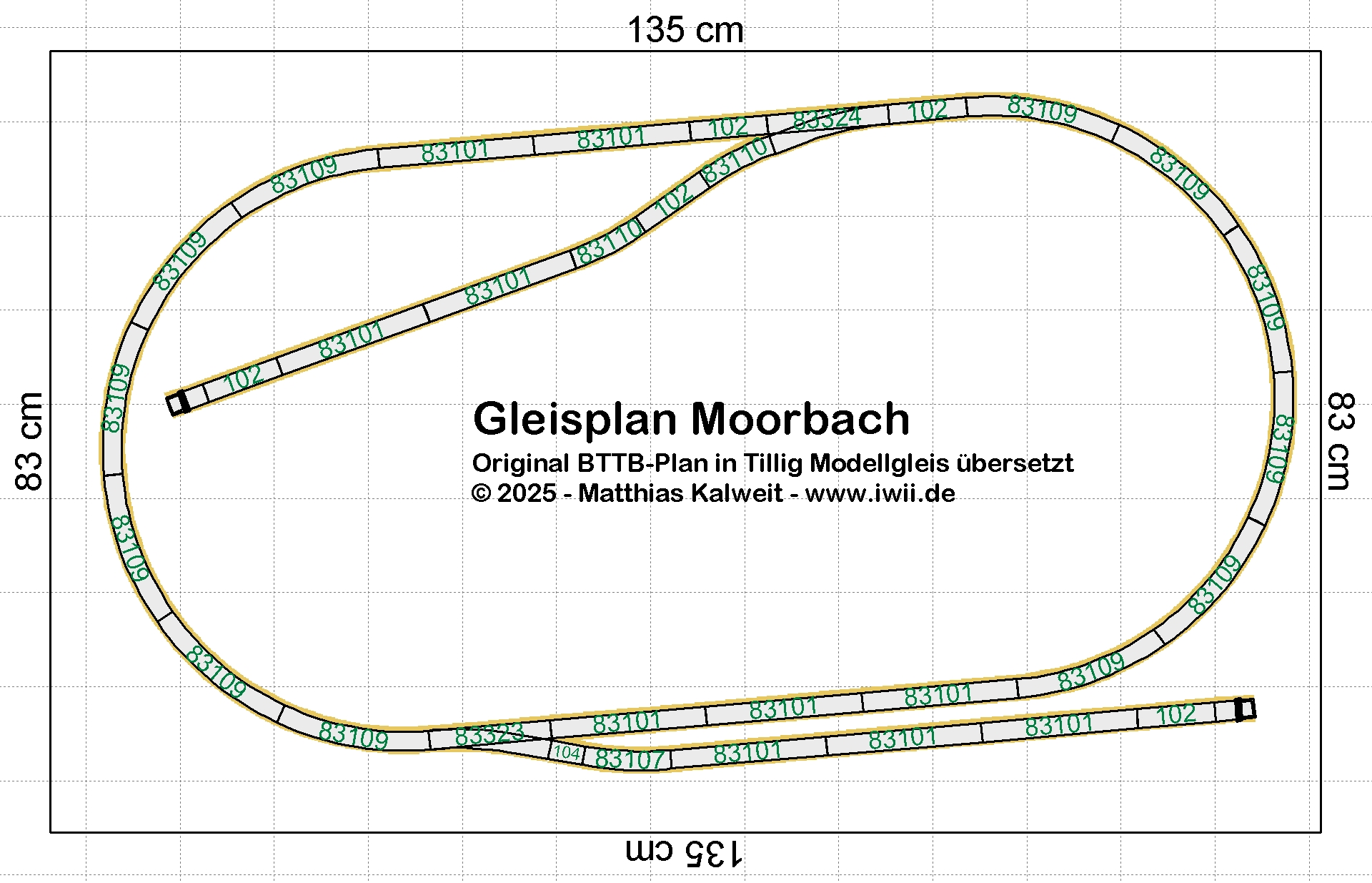

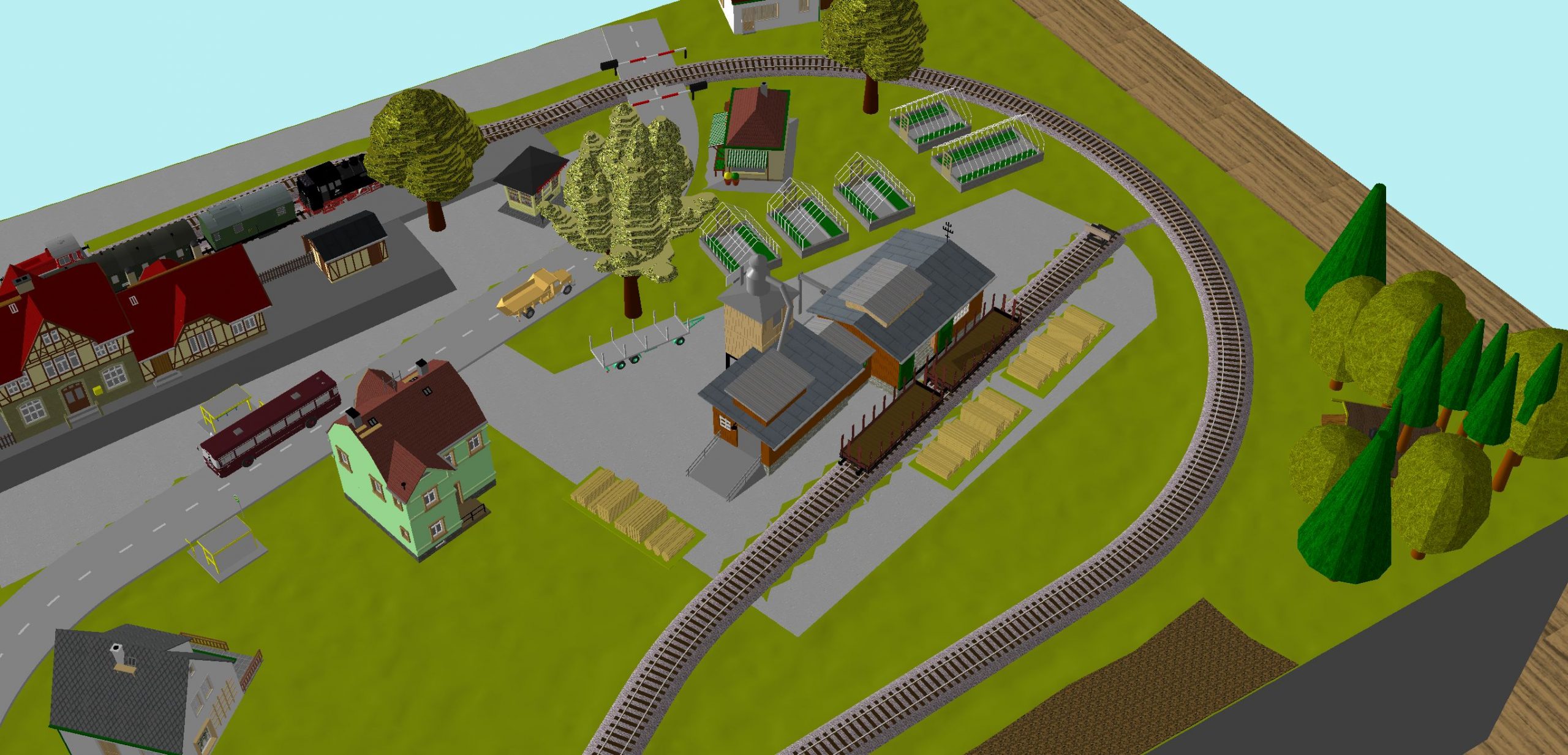

Gleisplan Moorbach 135 x 83 cm

Spur TT mit Tillig Modellgleis

Der ursprüngliche Plan stammt aus den BTTB-Gleisplanheften. Ich habe die Gleise durch das aktuelle Tillig Modellgleis mit einem Mindestradius von 310mm ersetzt. Damit können alle modernen Loks und Wagen gefahren werden. Die Maße der Anlage wurden an das neue Gleissystem angepasst. Die Gebäudebestückung wurde entsprechend der neuen Proportionen optimiert. Der optische Gesamteindruck wurde den damaligen Handzeichnungen nachgeahmt. Das Oval ist um 5° gegenüber der Anlagenkante gedreht.

Stücklliste

10x Tillig 83101 – Gleis gerade G1 Länge 166 mm
5x Tillig 83102 – Gleis gerade G2 Länge 83 mm
1x Tillig 83104 – Gleis gerade G5 Länge 36.5 mm
2x Tillig 83100 – Gleis mit Prellbock
12x Tillig 83109 – Gleis gebogen R11 R310/30°
2x Tillig 83110 – Gleis gebogen R12 R310/15°
1x Tillig 83107 – Gleis gebogen R22 R353/15°
1x Tillig 83324 – Weiche links R353/15°
1x Tillig 83323 – Weiche rechts R353/15°

Verwendete Gebäude

Bahnhof Moorbach (Auhagen 13321)
Sägewerk (Auhagen 12217)
Gärtnerei -Wohnhaus- (Auhagen 12235)
Gärtnerei Gewächshäuser (Auhagen 12351)
Güterschuppen (Auhagen 13219)
Bäckerei (Auhagen 12247)
Wohnhaus mit Garage (Auhagen 12222)
Haus Sybille (Auhagen 12223)
Haus Elke (Auhagen 12237)
Haus Ingrid (Auhagen 12232)
Blumenkiosk (Auhagen 12349)
Zeitungskiosk (Auhagen 12340)
Waldhütte (Faller 130293)
